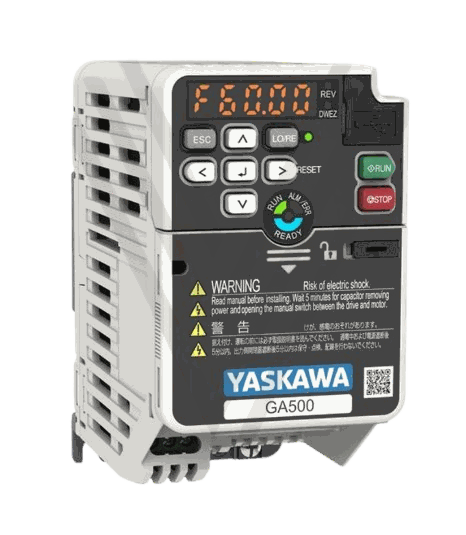

Yaskawa CIPR-GA50C2001ABAA-BAAASA Variador de frecuencia Serie GA500
Variador de frecuencia Yaskawa GA500 de 0,2 kW (Normal Duty) / 0,1 kW (Heavy Duty)
Variador Yaskawa GA500 trifásico 200 V — 0,1 kW (HD) / 0,2 kW (ND)
CIPR-GA50C2001ABAA-BAAASA · Entrada trifásica 200-240 V · Sin filtro EMC integrado · STO SIL 3
El Yaskawa CIPR-GA50C2001ABAA es un variador de frecuencia compacto de la serie GA500 con entrada trifásica de 200-240 V. Está dimensionado para 0,1 kW en régimen Heavy Duty (0,8 A de salida) y 0,2 kW en régimen Normal Duty (1,2 A de salida), ideal para gobernar pequeños motores trifásicos en bombas, ventiladores, cintas y maquinaria industrial general.
Es la versión sin filtro EMC integrado (código de filtro "A"); si tu instalación necesita filtrado de emisiones, hay filtro EMC externo Yaskawa compatible. Pertenece a la familia Industrial AC Microdrive de Yaskawa, compatible con motores de inducción, de imanes permanentes (PM) y de reluctancia síncrona (SynRM), e integra seguridad funcional Safe Torque Off (STO) certificada ISO/EN 13849-1 Cat. III PLe e IEC/EN 61508 SIL 3.
Características destacadas
- Entrada y salida trifásica 200-240 V, el estándar industrial a 230 V.
- Compatible con motores de inducción, PM y de reluctancia síncrona (SynRM).
- Modos de control: V/f, Open Loop Vector (inducción), PM Open Loop Vector, Advanced Vector Control para PM y EZ Vector Control.
- Control PID, búsqueda de velocidad (motor en giro), ahorro de energía, frenado por inyección de CC y frenado por sobreexcitación.
- Capacidad de sobrecarga: 150 % durante 60 s en Heavy Duty y 110 % durante 60 s en Normal Duty.
- Frecuencia de salida hasta 590 Hz con resolución de 0,001 Hz.
- Transistor de frenado integrado de serie.
- Teclado LED extraíble con teclas programables y puerto USB mini; compatible con la app DriveWizard Mobile.
- Auto-tuning del motor rotacional y en parada.
Modos de control y motores compatibles
Acciona motores de inducción, de imanes permanentes (PM) y de reluctancia síncrona (SynRM) con cinco métodos de control:
- V/f — control escalar para aplicaciones sencillas.
- Open Loop Vector (OLV) — vectorial sin sensor para motor de inducción.
- PM Open Loop Vector — vectorial sin sensor para motor de imanes permanentes.
- Advanced Vector Control (PM) — par del 100 % a 0 rpm, sin encoder.
- EZ Vector Control — control vectorial simplificado para IM, PM y SynRM.
Frecuencia de salida máxima: 590 Hz (inducción y PM en vector), 270 Hz (Advanced Vector PM) y 120 Hz (EZ Vector).
Alimentación y filtro EMC
Entrada trifásica de 200-240 V AC (50/60 Hz, tolerancia -15/+10 %) y salida trifásica 200-240 V. Es la versión sin filtro EMC integrado; existe filtro EMC externo Yaskawa para alcanzar las categorías C1/C2 según IEC 61800-3 cuando la instalación lo requiera.
Seguridad funcional integrada
Incorpora Safe Torque Off (STO) con 2 entradas de seguridad y 1 salida EDM, certificado ISO/EN 13849-1 Cat. III PLe e IEC/EN 61508 SIL 3.
Conectividad y comunicaciones
- Modbus/Memobus RTU integrado por RS-485 a 115,2 kbps, sin tarjeta adicional.
- Tarjetas opcionales: EtherNet/IP, Modbus TCP, PROFINET, EtherCAT, PowerLink, PROFIBUS, CANopen y CC-Link.
- 7 entradas digitales multifunción (S1-S7).
- 2 entradas analógicas (A1: 0-10 V; A2: 0-10 V o 4-20 mA).
- 1 salida analógica multifunción (0-10 V / 4-20 mA).
- 1 salida de relé de fallo y 2 salidas por fotoacoplador (48 V CC, 50 mA).
- 1 entrada y 1 salida de tren de pulsos (hasta 32 kHz).
- Puerto USB mini para PC (DriveWizard) o dispositivo Android.
Rendimiento
- Sobrecarga 110 % durante 60 s en Normal Duty.
- Sobrecarga 150 % durante 60 s en Heavy Duty (una vez cada 10 min).
- Par de arranque: 150 % a 3 Hz en V/f; 150 % a 0,6 Hz en Open Loop Vector (inducción).
- Transistor de frenado integrado; reactancia CC externa opcional.
- Auto-tuning rotacional y en parada del motor.
Tabla técnica completa
| Referencia | CIPR-GA50C2001ABAA-BAAASA |
| Serie | Yaskawa GA500 (Industrial AC Microdrive) |
| Tensión de alimentación | Trifásica 200-240 V AC, 50/60 Hz (-15/+10 %) |
| Tensión de salida | Trifásica 200-240 V (proporcional a la entrada) |
| Potencia Heavy Duty (HD) | 0,1 kW · salida 0,8 A · entrada 0,7 A |
| Potencia Normal Duty (ND) | 0,2 kW · salida 1,2 A · entrada 1,1 A |
| Capacidad de sobrecarga | 150 % 60 s (HD) · 110 % 60 s (ND) |
| Frecuencia de salida máxima | 590 Hz (resolución 0,001 Hz) |
| Motores compatibles | Inducción / PM / reluctancia síncrona (SynRM) |
| Modos de control | V/f · Open Loop Vector · PM Open Loop Vector · Advanced Vector PM · EZ Vector |
| Filtro EMC | Sin filtro integrado (filtro externo Yaskawa opcional) |
| Seguridad funcional | STO SIL 3 / Cat. III PLe (2 entradas seg. + 1 EDM) |
| Comunicación integrada | Modbus/Memobus RTU (RS-485) 115,2 kbps |
| Comunicación opcional | EtherNet/IP, Modbus TCP, PROFINET, EtherCAT, PowerLink, PROFIBUS, CANopen, CC-Link |
| Entradas / salidas | 7 ED · 2 EA · 1 SA · 1 relé de fallo · 2 fotoacopladores · tren de pulsos E/S |
| Transistor de frenado | Integrado de serie |
| Interfaz | Teclado LED extraíble con teclas soft + puerto USB mini |
| Grado de protección | IP20 (UL Type 1 con kit opcional) |
| Temperatura de trabajo | -10 °C a +50 °C (hasta +60 °C con derating) |
| Humedad | 95 % HR sin condensación |
| Altitud | Hasta 1000 m (derating 1 %/100 m hasta 4000 m) |
| Dimensiones (An × Al × Pr) | 68 × 128 × 76 mm |
| Peso | 0,5 kg |
| Normas | UL 61800-5-1, IEC/EN 61800-5-1, EN 61800-2, ISO/EN 13849-1, IEC/EN 61508 · marcado CE |
Aplicaciones típicas
- Bombas y ventiladores pequeños.
- Cintas transportadoras, dosificadores y mezcladoras de baja potencia.
- Pequeñas máquinas-herramienta y equipos de posicionamiento sencillos.
- Maquinaria industrial general con motor trifásico de hasta 0,25 CV.
¿Con filtro o sin filtro EMC?
Esta referencia es la versión sin filtro EMC integrado, la opción más económica cuando no hay requisitos estrictos de emisiones o cuando se usa filtro externo. Si necesitas cumplir una categoría EMC concreta (C1/C2) o usas cables de motor largos, te recomendamos el filtro EMC externo Yaskawa o el modelo con filtro integrado. Escríbenos y te lo confirmamos sin coste.
Servicios incluidos
- Asesoramiento técnico antes de la compra: verificamos la compatibilidad con tu motor y tu aplicación.
- Reparación en 24 h de drivers Yaskawa en taller propio.
- Puesta en marcha asistida remota o presencial bajo presupuesto.
- Envío 24-48 h a toda España con stock real.
