Relés PNOZ, sensores PSEN y seta de emergencia para la seguridad de tu máquina

Distribuidor Pilz en España con catálogo completo: más de 2.400 referencias entre relés de seguridad PNOZ, sensores y barreras PSEN, escáner láser, accionamiento bimanual e interruptores de enclavamiento. Te configuramos el sistema según EN 60204-1, categoría Performance Level y nivel SIL en menos de 24 h.

Ver catálogo Pilz Configuramos PL / SIL contigo
Distribuidor Pilz

Catálogo Pilz completo con stock real

2.413
referencias en stock
5
familias publicadas

Catálogo Pilz con las familias PNOZ, PSEN, PMCtendo, PIT y PSS. Si una referencia no la ves publicada, la traemos.

Ver catálogo Pilz
Qué es

¿Qué es la seguridad de máquinas?

La seguridad de máquinas (o seguridad funcional industrial) es el conjunto de componentes que evitan que una máquina cause daño a un operario incluso si algo falla. Funciona con tres capas redundantes: sensor, lógica y actuador.

3
capas
sensor · relé · contactor
2
canales
redundancia K1 + K2
PL d
objetivo
equivalente SIL 2
2.414
refs Pilz
catálogo real
1. Sensor
seta, puerta, barrera o escáner detectan acceso
2. Relé PNOZ
evalúa señales en doble canal (K1, K2)
3. Contactores
abren la potencia (Y1 + Y2 realim.)
4. Paro seguro
la máquina se detiene de forma fiable
El conjunto se certifica con EN 60204-1 (equipo eléctrico), EN ISO 13849 (Performance Level a–e) y EN 62061 (SIL 1–3). La mayor parte de máquinas industriales exigen PL d / SIL 2.
Performance Level · EN ISO 13849

¿Qué nivel exige tu máquina?

Cinco categorías de Performance Level definen el grado de fiabilidad del sistema de seguridad según el riesgo. La gran mayoría de máquinas industriales exigen PL d.

a Riesgo bajo, daño leve poco frecuente consumer
b Riesgo bajo con daño reversible más frecuente básico
c Daño reversible serio o irreversible leve estándar
d Daño irreversible serio · el más habitual en máquinas industriales habitual
e Máximo riesgo: prensas, robótica colaborativa, troqueles máx.
Equivalencia rápida: PL c ↔ SIL 1 · PL d ↔ SIL 2 · PL e ↔ SIL 3. Si dudas qué nivel exige tu máquina, te ayudamos a calcularlo en 24 h.
Dispositivos de seguridad por aplicación

Cada peligro tiene su dispositivo Pilz

Nueve familias de equipos para cubrir todos los puntos de seguridad de una máquina industrial. Pulsa cada bloque para ir directo a su subcategoría en variadores.es.

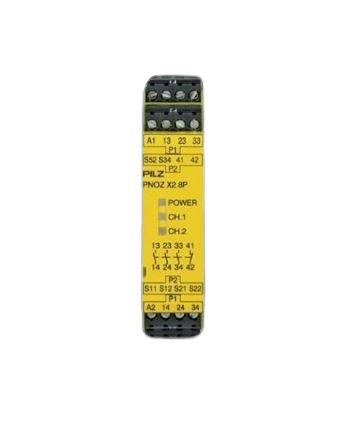

Relé de seguridad Pilz PNOZ X2.8P

Relés de seguridad PNOZ

Evalúan seta de emergencia, sensores de puerta y barreras. Familia PNOZ X clásica y PNOZmulti configurable.

Ver PNOZ →
Barrera fotoeléctrica Pilz PSEN op

Barreras fotoeléctricas PSEN

Cortinas de luz Pilz para proteger zonas de acceso. Familia PSEN op con resoluciones de 14 a 30 mm.

Ver barreras →

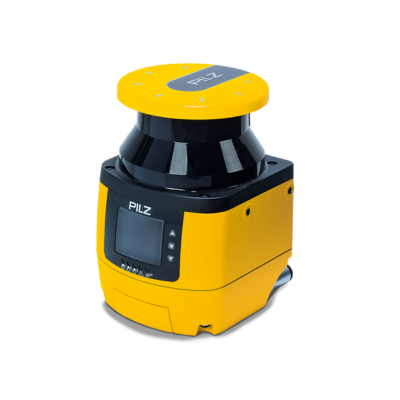

Escáner láser Pilz PSEN sc L 3.0

Escáner láser de seguridad

PSEN sc para definir zonas 2D configurables. Detecta personas en zonas peligrosas alrededor de la máquina.

Ver escáner →

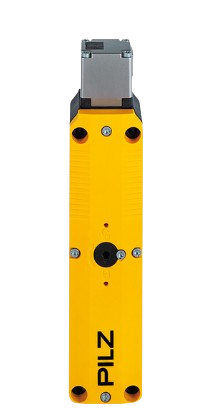

Protección de puertas Pilz PSEN me5S

Protección de puertas

Interruptores magnéticos y mecánicos con y sin bloqueo. Detección y enclavamiento de resguardos.

Ver puertas →

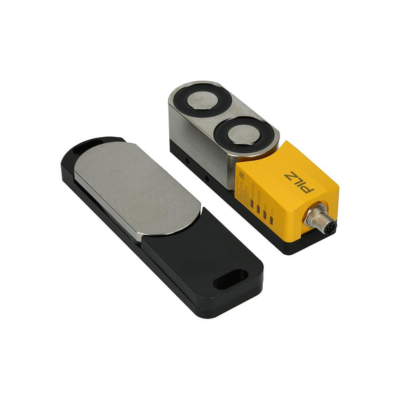

Interruptor magnético Pilz PSEN sl con bloqueo

Interruptor magnético c/ bloqueo

PSEN sl y PSEN cs con codificado único y enclavamiento electromagnético para resguardos con energía residual.

Ver PSEN sl →
Pilz - Catálogo de seguridad industrial Imagen no disponible

Interruptor mecánico c/ bloqueo

PSEN me con actuador y solenoide. Bloqueo físico de la puerta hasta confirmación de parada segura.

Ver PSEN me →
Pilz - Catálogo de seguridad industrial Imagen no disponible

Bisagra de seguridad

PSENhinge: la bisagra es el propio sensor. Solución compacta para resguardos sin hueco para un interruptor.

Ver PSENhinge →

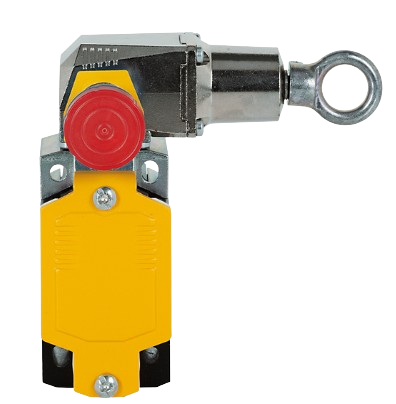

Interruptor de tracción por cable Pilz PSEN rsm

Tracción por cable

PSENrope para parar cintas, transportes largos o líneas. El cable corre paralelo a la máquina y al tirar de él se activa el paro.

Ver PSENrope →
Pilz - Catálogo de seguridad industrial Imagen no disponible

Accionamiento bimanual

PIT bimanual para arranque controlado con dos pulsadores simultáneos. Obligatorio en prensas y operaciones críticas.

Ver bimanual →
Por qué comprar Pilz aquí

Distribuidor Pilz con servicio técnico real detrás

Catálogo, normativa y reparación al mismo teléfono. No solo vendemos: te dimensionamos el sistema, te enviamos en 24-48 h y reparamos tu equipo si falla.

Hablar con un asesor Pilz
2.413
referencias Pilz en catálogo

El catálogo Pilz más amplio publicado en España. Familias completas PNOZ, PSEN, PMCprotego, PMCtendo, PIT y PSS con stock real en almacén propio.

PL d
cumplimiento PL / SIL

Te confirmamos el nivel Performance Level y SIL que exige tu máquina según EN ISO 13849 y EN 62061.

24 h
reparación taller propio

Diagnóstico y reparación de relés PNOZ, controladores PMCprotego y servomotores PMCtendo.

24-48 h
envío a toda España

Pedido antes de las 14 h, envío el mismo día. Stock real en almacén propio, no en catálogo de proveedor.

Sin coste
asesoramiento técnico

Te dimensionamos el sistema completo (componentes Pilz, esquema K1/K2, configuración PNOZmulti) con el pedido del material.

Guía de decisión

Qué dispositivo Pilz necesito según el peligro

Árbol de decisión por riesgo. Cuatro preguntas y tienes el componente Pilz exacto. Si necesitas combinar varios, te ayudamos a definir la arquitectura completa.

¿El operario accede a la máquina por una puerta o resguardo móvil?

Si la zona peligrosa está encerrada por una protección que se abre, esto es lo que necesitas.

A
Sin energía residual peligrosa
→ PSEN cs / PSEN ma (sin bloqueo)
 B
Con inercia o energía residual
→ PSEN me / PSEN cs c/ bloqueo

¿Hay zonas abiertas donde puede entrar una persona?

Cuando no se puede encerrar la máquina y necesitas detectar presencia en el área.

A
Acceso lineal (paso recto)
→ PSEN op cortina fotoeléctrica
 B
Zona 2D irregular (AGV, células)
→ PSEN sc escáner láser

¿Necesitas paro de emergencia adicional?

Pulsador manual obligatorio en todas las máquinas accesibles. Añade tracción por cable si hay transportes largos.

A
Pulsador en cuadro / puesto
→ Seta de emergencia Pilz PIT es
 B
Cinta o transporte largo
→ PSENrope tracción por cable

¿Y el cerebro lógico que une todo?

Evalúa todas las señales, comprueba la coherencia de canales K1/K2 y abre los contactores.

A
1-2 funciones (PL d / SIL 2)
→ Relé PNOZ X clásico
 B
Índice alto (varios paros, lógica)
→ PNOZmulti / PSS configurable
Si tu máquina mezcla varios peligros

Mandános tú los peligros, te devolvemos el sistema completo

Plano del cuadro + lista de peligros. En menos de 24 h recibes presupuesto cerrado con todo lo que sigue →

Lo que te devolvemos
Lista de material Pilz
Relés PNOZ + sensores PSEN + barreras con precios cerrados.
Esquema K1/K2 verificado
Cableado doble canal con realimentación Y1-Y2 conforme EN 60204-1.
Archivo PNOZmulti / PSS
Configuración lista para cargar al controlador (si procede).
Categoría PL / SIL calculada
Performance Level y SIL del conjunto, justificados.
Catálogo Pilz destacado

Equipos Pilz reales en stock con envío 24-48 h

Selección de los relés PNOZ, barreras PSEN, escáner láser y servoseguridad Pilz más pedidos. Tienes el catálogo completo en la subcategoría correspondiente.

Ver catálogo Pilz completo
Más pedido Pilz PNOZ X2.8P 24VACDC relé de seguridad
Relé PNOZ ref. 777301

PNOZ X2.8P 24VACDC · 3n/o + 1n/c

Relé de seguridad compacto para seta de emergencia y sensor de puerta. Doble canal con realimentación.

Precio
99,10 €
Ver ficha →
Pilz PNOZ X7.1 24VAC/DC 1n/o 1n/c
Relé PNOZ ref. 774051

PNOZ X7.1 24VAC/DC · 1n/o + 1n/c

Versión compacta del clásico PNOZ X7 para circuitos simples de un solo canal evaluado.

Precio
121,97 €
Ver ficha →
Pilz PNOZ X7 24VACDC 2n/o relé de seguridad
Relé PNOZ ref. 774059

PNOZ X7 24VACDC · 2n/o salidas

Relé clásico de la serie X7 con dos salidas n/o, ideal para circuitos simples de seta y puerta.

Precio
121,97 €
Ver ficha →
Pilz PSEN sc M 3.0 escáner láser de seguridad
Escáner láser ref. 6D000016

PSEN sc M 3.0 08-12 · escáner láser

Escáner láser de seguridad para zonas 2D configurables. Detección hasta 3 m con campo de protección configurable.

Precio
2.660,94 €
Ver ficha →
Pilz PSEN sc M 5.5 escáner láser de seguridad
Escáner láser ref. 6D000017

PSEN sc M 5.5 08-12 · alcance ampliado

Escáner láser de seguridad con alcance de campo de protección hasta 5,5 m para células grandes y AGV.

Precio
2.758,29 €
Ver ficha →
Pilz PSEN op4F-s-14-180/1 barrera fotoeléctrica de seguridad
Barrera PSEN ref. 630751

PSEN op4F-s-14-180/1 · 1.800 mm

Cortina fotoeléctrica de seguridad con resolución 14 mm y altura protegida 1.800 mm. Tipo 4 / PL e.

Precio
3.266,53 €
Ver ficha →
Pilz PSEN op4F-A-14-135/1 barrera fotoeléctrica avanzada
Barrera PSEN ref. 631007

PSEN op4F-A-14-135/1 · advanced 1.350 mm

Cortina fotoeléctrica advanced con función de muting integrada y diagnóstico. Resolución 14 mm.

Precio
3.536,07 €
Ver ficha →
Servoseguridad Pilz PMCtendo SZ.41 servomotor con seguridad funcional
PMCtendo ref. 8177512

PMCtendo SZ.41 con freno · servoseguridad

Servomotor Pilz para protección de puertas con par seguro (STO, SS1) integrado en el conjunto motor + driver.

Precio
2.239,24 €
Ver ficha →
Doble canal

Qué son K1 y K2 en un relé de seguridad

La pregunta más repetida cuando alguien se enfrenta a un PNOZ por primera vez. La redundancia K1 + K2 con realimentación Y1-Y2 es la base de toda la seguridad funcional.

Tres conceptos que definen la redundancia funcional

  • K1 y K2 son los dos canales redundantes
    El relé evalúa ambos en paralelo. Si los dos coinciden, habilita la salida. Si uno difiere, queda bloqueado.
  • También son los contactores de potencia
    Se llaman así porque van conectados en serie. El relé exige que ambos abran a la vez ante una parada. Si uno se queda pegado, no rearma.
  • Y1 e Y2: la realimentación cierra el lazo
    Son los contactos auxiliares de K1 y K2 que vuelven al relé para confirmar que los contactores han abierto realmente antes de un nuevo arranque.
Si dudas con el cableado, mandános el esquema del cuadro y te devolvemos la conexión K1/K2/Y1/Y2 verificada en menos de 24 horas.
Normativa

Las tres normas que definen tu sistema

EN 60204-1, EN ISO 13849 y EN 62061. Esto es lo que cubre cada una y por qué las tres se aplican juntas.

Eléctrica
EN 60204-1
Equipamiento eléctrico de las máquinas

Cableado, paro de emergencia, dispositivos de seccionamiento, protecciones, conductores. La base sobre la que se montan los sistemas de seguridad funcional.

Base obligatoria
Performance Level
EN ISO 13849
Partes de seguridad de los sistemas de mando

Define las categorías Performance Level (PL a, b, c, d, e) según gravedad del daño, frecuencia de exposición y evitabilidad. Lo más habitual en máquinas industriales: PL d.

PL a · b · c · d · e
Nivel SIL
EN 62061
Seguridad funcional de los sistemas eléctricos

Define los niveles SIL (1, 2, 3) para sistemas eléctricos y electrónicos. En máquinas industriales el más habitual es SIL 2, que equivale a PL d. SIL 3 cuando el riesgo es alto.

SIL 1 · 2 · 3
Así encajan las tres en tu máquina: EN 60204-1 dice cómo va el cableado y el armario; EN ISO 13849 calcula qué nivel de seguridad necesitas (PL); EN 62061 asegura que el conjunto eléctrico/electrónico llega al SIL equivalente. Las tres se aplican juntas: si solo cumples una, no cumples la normativa.
Preguntas frecuentes

Seguridad de máquinas · dudas habituales

Las preguntas que más nos llegan sobre relés, sensores, normativa y cableado. Si te falta alguna, llámanos.

Un relé de seguridad es un dispositivo electromecánico o electrónico que evalúa la señal de uno o varios elementos de seguridad de una máquina (seta de emergencia, sensor de puerta, barrera fotoeléctrica) y desconecta de forma fiable los actuadores cuando detecta una orden de parada o un fallo. Se diferencia de un relé estándar en que utiliza dos canales redundantes (K1 y K2), supervisa internamente sus propios contactos y cumple los requisitos de EN ISO 13849 y EN 62061 para categorías PL y SIL.
Funciona con dos canales redundantes y autosupervisión. Cuando la seta de emergencia o el sensor de puerta abren el circuito, los dos canales del relé caen simultáneamente y se desconectan los contactos de salida que alimentan los contactores del motor. Antes de un nuevo arranque, el relé comprueba que ambos canales han pasado por estado de reposo y que los contactores de potencia están realmente abiertos (realimentación Y1-Y2). Si un canal se queda pegado o difiere del otro, el relé queda bloqueado y solo se reactiva tras intervención manual.
K1 y K2 son los dos contactores externos de potencia que abren el circuito al motor cuando el relé de seguridad da orden de parada. Se llaman así porque van conectados en serie y el relé exige que ambos abran a la vez (redundancia). En las entradas del relé, Y1 e Y2 son los contactos auxiliares de esos contactores que el relé lee para confirmar que K1 y K2 han abierto realmente antes de permitir un nuevo arranque. Si un contactor se queda pegado, el relé no rearma.
EN 60204-1 es la norma europea de seguridad eléctrica de las máquinas. Define los requisitos para el equipamiento eléctrico (cableado, dispositivos de protección, paros de emergencia, conductores, dispositivos de seccionamiento). Es la base sobre la que se diseñan los sistemas de seguridad funcional y se combina con EN ISO 13849 (categorías PL) y EN 62061 (niveles SIL) para definir los componentes y las arquitecturas de la parada segura.
Un interruptor de seguridad detecta cuándo una puerta o resguardo está abierto o cerrado y abre el circuito de seguridad cuando se abre. Un interruptor de enclavamiento añade una función de bloqueo mecánico o electromagnético: la puerta queda físicamente bloqueada mientras la máquina trabaja y solo se libera cuando el sistema confirma parada segura (por inercia, tiempo o lectura de velocidad cero). Para procesos peligrosos con energía residual el enclavamiento con bloqueo es obligatorio.
Es obligatoria en cualquier máquina industrial accesible por un operario que tenga partes móviles o procesos que puedan causar daño. Debe estar visible, accesible y a una altura entre 0,6 y 1,7 m según EN 60204-1, ser de color rojo sobre fondo amarillo, tener enclavamiento mecánico (giro o llave para rearmar) y disponer de al menos un contacto normalmente cerrado de apertura directa. En máquinas con varios puestos hace falta una seta por puesto.
EN ISO 13849 define cinco categorías de Performance Level: PL a (riesgo bajo), PL b, PL c, PL d (riesgo medio-alto, lo más habitual en maquinaria industrial) y PL e (riesgo alto, p. ej. prensas o robótica). EN 62061 define cuatro niveles SIL: SIL 1, SIL 2, SIL 3 y SIL 4 (este último prácticamente solo en química o nuclear). Para una máquina industrial típica, PL d / SIL 2 cubre la mayoría de paros de emergencia y protección de puertas.
Sí, somos distribuidor Pilz con catálogo completo: más de 2.400 referencias publicadas. Relés PNOZ X y PNOZ multi para evaluación; sensores y barreras PSEN para puertas y zonas; PSEN sc escáner láser; PIT bimanual; PSS y PNOZmulti como controladores configurables; PMCprotego y PMCtendo para servoseguridad. Si necesitas una referencia concreta y no la ves en la web, pídenoslo y la traemos.
Sí. Reparamos relés PNOZ, controladores PMCprotego y servomotores PMCtendo en nuestro taller propio, normalmente en 24 horas. Hacemos diagnóstico previo, presupuesto sin compromiso y, si la reparación no compensa frente a la sustitución por uno nuevo, te lo decimos con transparencia y proponemos el modelo equivalente Pilz actual.
Sí. Si nos pasas la lista de peligros y la categoría PL/SIL objetivo, te confirmamos el conjunto exacto de relés PNOZ, sensores PSEN, barreras, escáner y cableado K1/K2 doble canal que cumple la norma. Si la máquina lleva PNOZmulti o PSS configurable, te pasamos también el archivo de configuración listo para cargar. Lo hacemos sin coste con el pedido del material.
Habla con un asesor Pilz

Mandános tu máquina y te montamos la seguridad

Te confirmamos componentes Pilz, categoría PL/SIL, cableado K1/K2 y esquema en menos de 24 horas. Sin coste, con el pedido del material.

Enviar consulta o foto de placa
