Qué son

¿Qué son las protecciones eléctricas industriales?

Dispositivos que abren automáticamente la línea cuando detectan sobrecarga, cortocircuito o fallo. Se organizan en tres niveles: motor, instalación y personas.

Nivel motor

Guardamotor: protege el motor frente a sobrecarga, fallo de fase, atasco, cortocircuito. Schneider GV2ME.

Nivel instalación

Interruptor de caja moldeada (MCCB), termomagnético DIN, seccionador. Cabecera de cuadro y líneas.

Nivel personas

Diferencial industrial (Vigi) frente a contacto directo o indirecto. Sensibilidad según riesgo.

No es lo mismo que el cuadro eléctrico de tu casa. Si buscas el diferencial o magnetotérmico que salta en tu vivienda, eso son protecciones residenciales (Leroy Merlin, Sumidelec, Bricomart). Aquí solo vendemos protecciones industriales (Schneider Compact NSX, ABB Tmax XT, GV2ME para motores). Son productos distintos: catálogo, intensidad, capacidad de corte y normativa son diferentes.

5 familias industriales

Tipos de protección industrial

Cinco familias para cubrir motor, instalación y líneas. Pulsa cada card para ver el catálogo real.

Motor

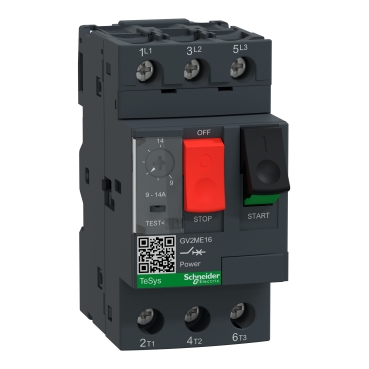

Guardamotores

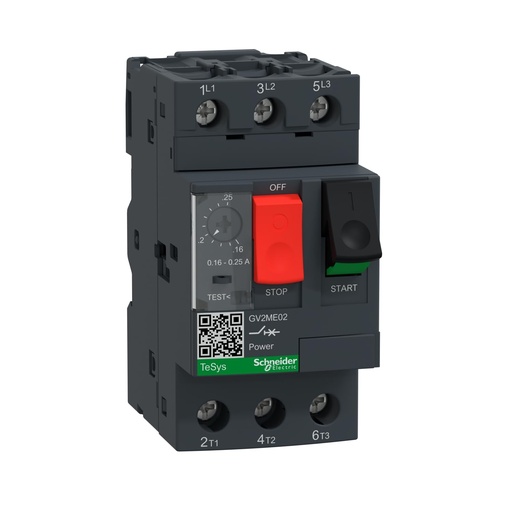

Schneider GV2ME (0,16-32 A) y ABB para protección combinada térmica + magnética del motor.

Ver GV2ME →

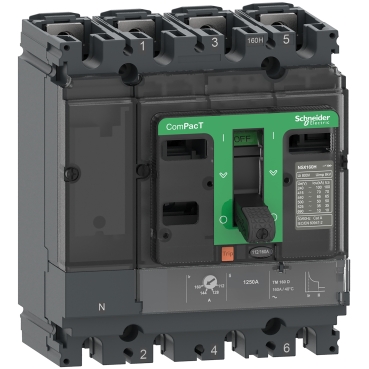

Schneider Compact NSX160H 4P4R caja moldeada

MCCB

Caja moldeada (MCCB)

Para cabecera y líneas grandes. Schneider Compact NSX y ABB Tmax XT. 100-1600 A.

Ver MCCB →

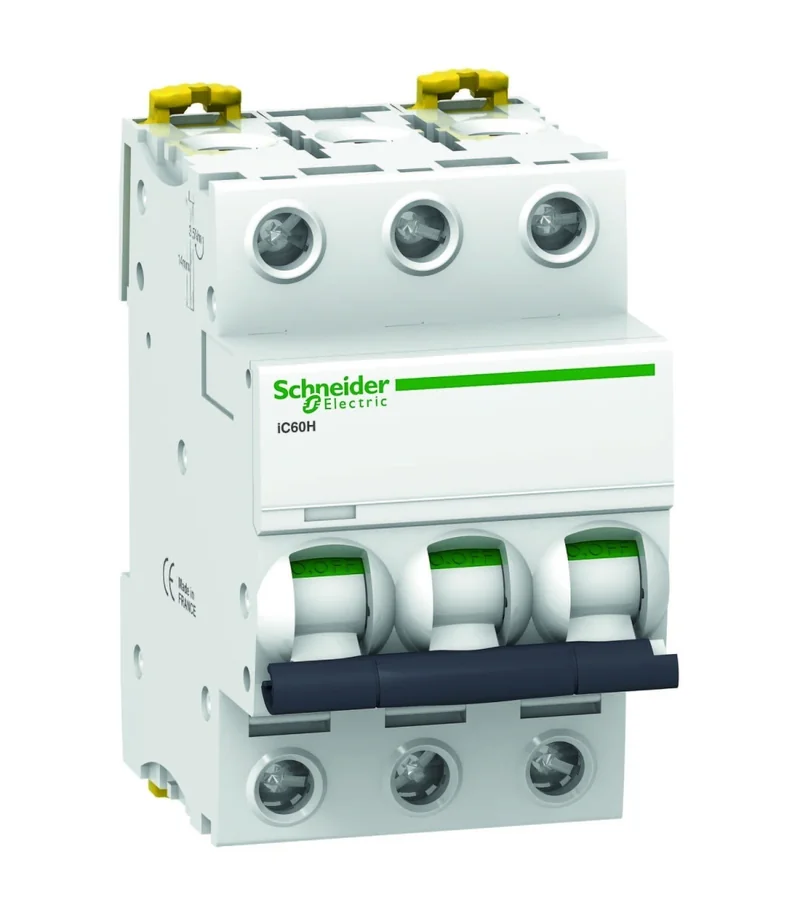

Schneider Acti9 iC60H interruptor automático DIN

DIN

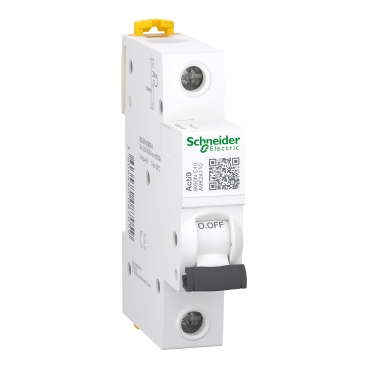

Termomagnéticos DIN

Termomagnéticos para carril DIN: Acti9 iK6 y iC6 Schneider. 6-63 A. Líneas finales.

Ver Acti9 →

Mantenimiento

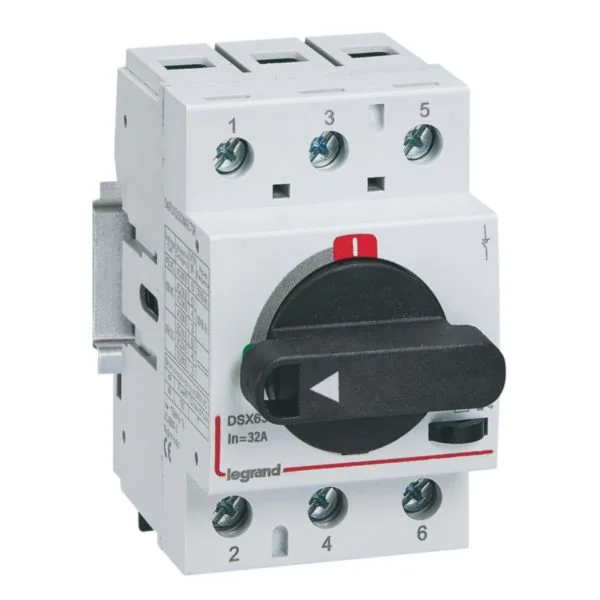

Seccionadores

Corte visible y aislamiento. Mando rotativo Schneider NSX y tirador ABB Tmax XT.

Ver seccionadores →

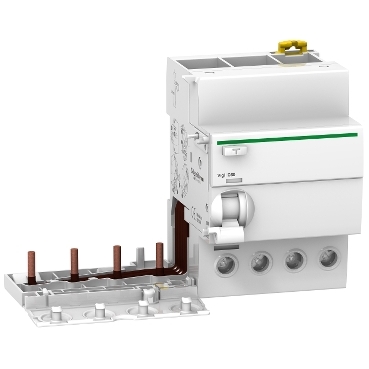

Schneider Vigi A9V44463 diferencial Acti9 Tipo AC

Personas

Diferenciales industriales

Schneider Vigi tipo AC y otros. Protección contra contacto directo o indirecto en líneas industriales.

Ver Vigi →

2 marcas distribuidas

Catálogo Schneider y ABB con stock real

Catálogo completo de guardamotores GV2ME, caja moldeada Compact NSX, termomagnéticos Acti9 y diferenciales Vigi.

GV2ME Compact NSX Acti9 iK6 / iC6 Vigi GVAE

refs publicadas

Ver catálogo →

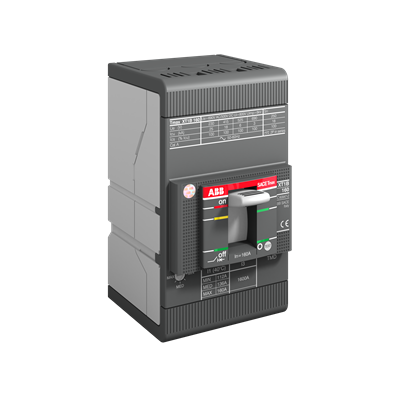

Interruptores de caja moldeada Tmax XT y accesorios (mandos giratorios). Para cabecera de cuadro y líneas industriales.

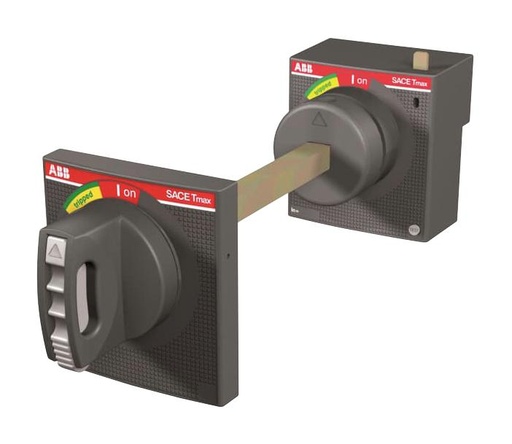

Tmax XT1 Tmax XT3 Mando giratorio

refs publicadas

Ver catálogo →

22 refs

stock real

Schneider y ABB con precio publicado, desde 4,62 €.

Sin coste

dimensionado

Te calculamos intensidad, curva y kA con el pedido.

24 h

respuesta técnica

Equivalencias, recambios y dudas con respuesta en 24 h.

24-48 h

envío España

Pedido antes de las 14 h, envío el mismo día.

Guía de dimensionado

Cómo dimensionar tu protección en 4 pasos

Con estos datos te confirmamos el modelo exacto Schneider o ABB en menos de 24 h.

PLACA DEL MOTOR

PASO 01

Lee la intensidad nominal del motor

Mira la placa del motor: encontrarás la intensidad nominal (In) en amperios a la tensión que vas a usar. El guardamotor o magnetotérmico se regula entre 1,0 y 1,15× In, dándole margen para arranques normales sin que dispare en falso.

Ejemplo: motor de 2,2 kW a 400 V trifásico, cos φ 0,85 → In ≈ 4,7 A. Guardamotor Schneider GV2ME10 (rango 4-6,3 A) regulado a 5,0 A.

CURVA DE DISPARO

PASO 02

Elige la curva B, C o D

Curva B (3-5×In): cargas resistivas puras, sin transitorios. Curva C (5-10×In): la más usada en motores estándar y circuitos mixtos. Curva D (10-20×In): cargas con alta corriente de arranque (motores grandes, transformadores).

Por defecto: curva C para motor general. Si el guardamotor dispara en arranque sin sobrecarga real, sube a curva D.

CAPACIDAD DE CORTE

PASO 03

Comprueba la capacidad de corte

La capacidad de corte (Icu / Ics en kA) tiene que ser ≥ a la corriente de cortocircuito calculada en el punto de instalación. Si dimensionas corto, la protección no aguanta el cortocircuito y se destruye.

Rangos típicos: 6-10 kA en cuadros pequeños (Acti9 DIN), 25-50 kA en cabeceras industriales (Compact NSX, Tmax XT), +50 kA en grandes acometidas (ACB de bastidor).

SISTEMA COMPLETO

PASO 04

Accesorios y selectividad

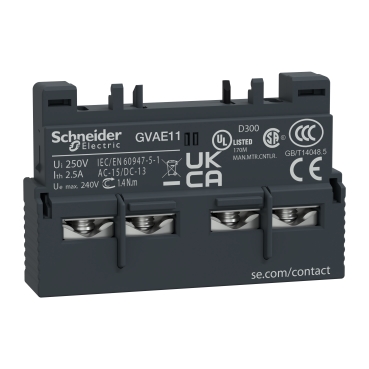

Añade los accesorios según el caso: contacto auxiliar GVAE11 para señalar estado a PLC, mando rotativo si el interruptor va en puerta de armario, diferencial Vigi acoplado si la línea lleva personas.

Selectividad: coordina con la protección aguas arriba para que solo dispare la más cercana al fallo. Si el seccionador de cabecera salta antes que el guardamotor, no hay selectividad.

Mándanos los 4 datos y te respondemos

Catálogo destacado

Protecciones Schneider y ABB en stock

Filtra por marca para ver los modelos más pedidos. Precios reales del catálogo Odoo, desde 4,62 € hasta 1.690 €.

Termomagn. DIN

La duda más buscada

Seccionador vs interruptor automático

Comparten formato pero hacen cosas distintas. Aquí está la diferencia real, con cuándo va cada uno y por qué en una instalación industrial suelen ir los dos juntos.

Mantenimiento

Seccionador

Dispositivo de corte visible y aislamiento. Su función es separar físicamente la línea de la red para trabajar con seguridad.

Apertura visible: se ve a simple vista que está abierto.
Garantiza ausencia de tensión aguas abajo para mantenimiento.
NO abre bajo carga (excepto seccionador bajo carga).
NO protege contra cortocircuito ni sobrecarga.

Cuándo va: en cabecera de cuadro como elemento de seccionamiento para reparar la instalación con seguridad.

Operación

Interruptor automático

Protege en operación. Abre automáticamente cuando detecta sobrecarga o cortocircuito y se puede abrir manualmente bajo carga.

Disparo automático ante sobrecarga (térmico) o cortocircuito (magnético).
Abre bajo carga, no hace falta cortar antes.
Capacidad de corte alta (kA) frente a cortocircuito.
NO siempre cumple seccionamiento normativo (sí el interruptor-seccionador).

Cuándo va: en cada línea para proteger la instalación contra sobrecargas y cortos. Schneider Compact NSX, ABB Tmax XT, Acti9.

En la práctica industrial: seccionador como cabecera del cuadro (para mantenimiento) + interruptores automáticos por línea (para protección). O un interruptor-seccionador que combina las dos funciones (apertura visible + corte bajo carga).

Tres maneras de proteger un motor

Guardamotor vs relé térmico vs magnetotérmico

Las tres protegen un motor frente a sobrecargas, pero no se usan igual. Esto es lo que hace cada una y cuándo eliges una u otra.

Criterio	Guardamotor	Relé térmico	Magnetotérmico DIN
Protección incluida	Térmica + magnética en un solo equipo	Solo térmica (necesita contactor)	Térmica + magnética
Optimización motor	Específico para motor (curva ajustada)	Sí, diseñado para motor	No (genérico para cualquier línea)
Apertura del circuito	Por sí solo	Manda señal al contactor en serie	Por sí solo
Versatilidad mando	Manual o bobina (añadir)	Máxima (contactor independiente)	Solo manual
Detección fallo de fase	Sí	Sí (con relé trifásico)	Solo parcial
Tamaño	1 módulo	Contactor + relé = 2 módulos	1 módulo
Cuándo elegir	Motor simple, instalación compacta, marcha-paro local	Motor con automatismo, mando remoto, pulsadores	Líneas eléctricas no motor (alumbrado, tomas, sumas de cargas)
Ejemplo Schneider	GV2ME08, GV2ME16, GV2ME32	LRD + contactor LC1D	Acti9 iK6 / iC6

Recomendación directa: motor simple con marcha-paro local → guardamotor GV2ME. Motor con automatismo o mando remoto → contactor + relé térmico. Línea sin motor → magnetotérmico DIN.

Servicio técnico

Dimensionado, recambios y equivalencias

Si tienes una protección averiada, obsoleta o necesitas dimensionar desde cero, lo resolvemos en 24 h sin coste con el pedido del material.

Dimensionado guardamotor / MCCB

Cálculo de intensidad, curva (B/C/D) y capacidad de corte (kA) para Schneider GV2ME, Compact NSX y ABB Tmax XT.

Búsqueda de equivalencias

Te buscamos el sustituto vigente de modelos obsoletos o discontinuados Schneider, ABB, Telemecanique. Con referencia equivalente exacta.

Diagnóstico y presupuesto

Si la protección se dispara repetidamente, te ayudamos a diagnosticar la causa (motor, fase, instalación) y a redimensionar si procede. Sin coste con el pedido.

Conjuntos montados

Te enviamos guardamotor + contacto auxiliar + mando rotativo + diferencial montados y testeados, listos para instalar en el cuadro.

Preguntas frecuentes

Protecciones industriales · dudas habituales

Las preguntas que más nos llegan sobre guardamotores Schneider, caja moldeada ABB y seccionadores. Si te falta alguna, llámanos.

¿Qué es un guardamotor y cuándo es necesario?

Un guardamotor es un interruptor magnetotérmico diseñado específicamente para proteger motores eléctricos: combina protección térmica regulable (frente a sobrecargas prolongadas) y protección magnética instantánea (frente a cortocircuitos). Es necesario en toda línea que alimente un motor de potencia útil (a partir de motores trifásicos de aprox. 0,18 kW): protege contra fallo de fase, atascos mecánicos, sobrecargas continuas y cortocircuitos. El más vendido en España es el Schneider GV2ME, con rangos de regulación de 0,16 a 32 A.

¿Qué diferencia hay entre un guardamotor y un relé térmico?

El guardamotor es un único dispositivo que tiene dentro las dos protecciones (térmica + magnética) y abre el circuito por sí solo cuando alguna se dispara. El relé térmico es solo el módulo térmico: necesita un contactor en serie para abrir el circuito (el térmico detecta sobrecarga, manda señal al contactor, el contactor abre). Ventaja del guardamotor: más compacto y rápido de instalar. Ventaja del conjunto contactor + relé térmico: más versátil cuando además hay mando a distancia, automatismo y protección por separado.

¿Por qué se dispara un guardamotor?

Cinco causas habituales. 1) Sobrecarga mecánica en el motor (atasco, rodamientos rozando, exceso de carga). 2) Fallo de fase: pierde una fase de las tres y las otras dos asumen la carga. 3) Cortocircuito (instalación o motor). 4) Guardamotor mal dimensionado (regulado por debajo de la In del motor → se dispara en arranque). 5) Curva equivocada (curva B para motor con arranque pesado). Si dispara por arranque, sube ligeramente la regulación (sin pasar de 1,15 × In) o revisa que el motor no esté frenado.

¿Qué diferencia hay entre un seccionador y un interruptor automático?

El seccionador es un dispositivo de corte visible y aislamiento: separa físicamente la instalación de la red para trabajar con seguridad, pero no abre bajo carga ni protege contra cortocircuito o sobrecarga. El interruptor automático abre el circuito automáticamente cuando detecta una sobrecarga o cortocircuito (lleva protección térmica y magnética dentro) y se puede abrir manualmente bajo carga. Regla práctica: el seccionador es para mantenimiento (cortar antes de tocar); el interruptor automático protege en operación. En instalaciones modernas suelen ir juntos: seccionador como cabecera + interruptores automáticos por línea.

¿Qué tipos de seccionadores existen?

Cuatro tipos principales. Seccionador simple: solo abre/cierra, sin fusibles ni motor (modo mantenimiento). Seccionador con fusibles: incorpora portafusibles para añadir protección contra cortocircuito al corte visible. Seccionador-fusible bajo carga: versión que sí puede abrir/cerrar bajo carga (no solo en vacío). Interruptor-seccionador: combina las dos funciones (apertura visible + corte bajo carga + protección si añade fusibles). En instalaciones industriales el más usado es el interruptor-seccionador como cabecera de cuadro.

¿Qué es y para qué sirve un seccionador?

Un seccionador es un dispositivo de corte mecánico que separa físicamente una parte de la instalación de la red, con apertura visible (se ve a simple vista que está abierto). Sirve para realizar mantenimiento, reparación o conexionado en condiciones de seguridad: permite garantizar que no hay tensión aguas abajo. La diferencia con un interruptor es que el seccionador no protege ni se diseña para abrir bajo carga (excepto los seccionadores bajo carga), su función es exclusivamente cortar la alimentación para que sea seguro tocar.

¿Qué es un interruptor de caja moldeada (MCCB)?

Un interruptor automático de caja moldeada (MCCB, Molded Case Circuit Breaker) es un interruptor automático industrial encapsulado en una carcasa de plástico moldeado, diseñado para corrientes nominales medias y altas (típicamente 16-1600 A) y capacidades de corte altas (25-100 kA). Se monta en cabeceras de cuadro y líneas principales. Las gamas referencia en España son Schneider Compact NSX (NSX100/250/400/630) y ABB Tmax XT (XT1/XT2/XT3/XT4). Llevan unidad de disparo (térmico-magnética o electrónica tipo Micrologic) regulable.

¿Cuándo usar un interruptor de caja moldeada en lugar de uno DIN termomagnético?

Los DIN termomagnéticos (Acti9 iK6/iC6, A9K/A9F) cubren típicamente 6-63 A y capacidades de corte 6-10 kA: valen para distribución secundaria y líneas finales. La caja moldeada (Compact NSX, Tmax XT) entra a partir de 100 A o cuando la corriente de cortocircuito de la instalación supera los 10 kA. También se elige caja moldeada cuando hace falta unidad de disparo electrónica regulable (Micrologic), mando rotativo de puerta de armario, accesorios de señalización avanzados o selectividad fina con protecciones aguas abajo. Regla simple: DIN para línea final pequeña, caja moldeada para cabecera y motores grandes.

¿Cómo se calcula la protección térmica del motor?

Cuatro pasos. 1) Lee de la placa del motor la intensidad nominal In a la tensión que vas a usar. 2) Regula el guardamotor o relé térmico entre 1,0 y 1,15 × In (con margen para arranque). 3) Comprueba la curva: motores estándar van bien con curva C; motores con arranque pesado (compresores, sierras grandes) con curva D. 4) Confirma capacidad de corte (Icu/Ics) ≥ corriente de cortocircuito en el punto de instalación. Si el motor tiene arranque estrella-triángulo o variador, no regules sobre In nominal sino sobre la In media en régimen estable.

¿Reparáis y dimensionáis protecciones Schneider y ABB?

Sí. Dimensionamos guardamotores (GV2ME), interruptores de caja moldeada (Compact NSX y Tmax XT), termomagnéticos DIN (Acti9 iK6/iC6) y seccionadores según motor, instalación y normativa, sin coste con el pedido. Reparamos mandos rotativos, sustituimos protecciones obsoletas por equivalencias actuales y te enviamos el conjunto montado si hace falta. Plazo habitual de respuesta técnica: 24 horas; envío del material 24-48 h a toda España.

Habla con un técnico

Mándanos los datos del motor y te dimensionamos la protección

Intensidad, curva, kA y accesorios. Te respondemos el modelo Schneider o ABB que cuadra, con precio cerrado, en menos de 24 h.

Enviar consulta o placa del motor
