Volver al catálogo
SIEMENS

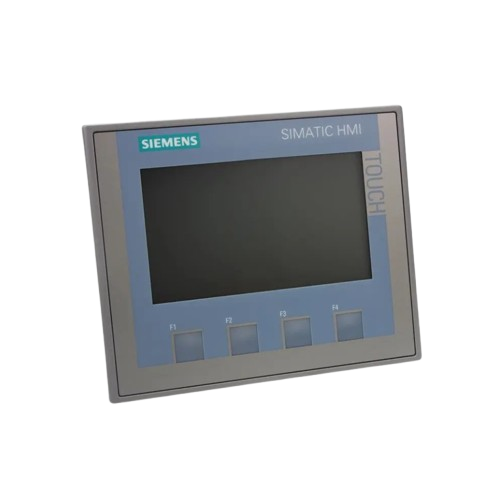

Siemens 6AV2123-2DB03-0AX0 Panel HMI KTP400 Basic PN

https://variadores.es/web/image/product.template/16205/image_1920?unique=2a93903
Ref. SI.6AV2123-2DB03-0AX0

Panel HMI Siemens SIMATIC KTP400 Basic (6AV2123-2DB03-0AX0): 4.3" widescreen 480×272, 65 536 colores, 4 teclas de función, PROFINET y IP65 frontal.

319,00 € 319.0 EUR 319,00 €

319,00 €

Solicitar precio y plazo

Cantidad:

Configuración bajo consulta. Contacte con nuestro equipo técnico para confirmar disponibilidad, equivalencia y plazo de entrega.

Siemens SIMATIC HMI KTP400 Basic — Panel táctil 4.3" widescreen PROFINET (6AV2123-2DB03-0AX0)

6AV2123-2DB03-0AX0 · TFT 4.3" 480×272 · 65 536 colores · 4 teclas función · PROFINET · IP65 frontal

Panel HMI básico Siemens SIMATIC KTP400 Basic (6AV2123-2DB03-0AX0) con pantalla widescreen TFT de 4,3 pulgadas (480×272 píxeles) y 65.536 colores. Operación combinada táctil + 4 teclas de función programables, interfaz PROFINET integrada y grado de protección frontal IP65. Pertenece a la 2ª generación de SIMATIC Basic Panels y se configura desde WinCC Basic V13+/STEP 7 Basic V13+.

Para tableros pequeños y medianos de máquinas OEM, paneles de control de línea, dosificadoras, bombas, ventiladores, calderería ligera y cualquier aplicación con un PLC SIMATIC S7-1200 / S7-1500 (también compatible con S7-300 y S7-400 a través de PROFINET) donde se requiera un HMI económico, robusto y con teclas físicas para acciones rápidas. Es la primera opción cuando no se necesitan funciones avanzadas como recetas, alarmas de buffer extensas o protocolos múltiples.

Tamaño / resolución4,3" widescreen · 480×272 px
Colores65 536
OperaciónTáctil + 4 teclas función
ComunicaciónPROFINET (RJ-45)

Características destacadas

  • Display TFT widescreen de 4,3 pulgadas 480×272 píxeles · 65 536 colores · retroiluminación LED.
  • Operación combinada táctil analógica resistiva + 4 teclas de función programables con LEDs.
  • Interfaz PROFINET integrada RJ-45 para comunicación con SIMATIC S7-1200 / S7-1500 / S7-300 / S7-400.
  • Configurable con WinCC Basic V13+ / STEP 7 Basic V13+ totalmente integrada en TIA Portal.
  • Pertenece a la 2ª generación de Basic Panels (6AV2 123) sustituye a la familia 6AV6 647 (1ª generación).
  • Alimentación 24 V DC rango 19,2-28,8 V DC.
  • Grado de protección frontal IP65 IP20 por la parte trasera, apto para frente de armario.
  • Temperatura de operación 0…+50 °C instalación vertical o inclinada hasta ±35°.
¿Dudas de modelo o compatibilidad? Mándanos el PLC con el que va a comunicar y el tamaño deseado y te confirmamos en menos de una hora si esta Siemens SIMATIC HMI KTP400 Basic te encaja. Asesoramiento sin coste, stock real, envío a toda España en 24-48 h y reparación 24 h para drivers y motores hasta 355 kW.

Display y operación

El KTP400 Basic monta un display TFT widescreen de 4,3 pulgadas con resolución 480 × 272 píxeles y 65.536 colores, con retroiluminación LED para mayor vida útil. El área activa mide aproximadamente 95 × 53,9 mm. La operación es combinada: táctil analógica resistiva para selecciones y 4 teclas de función programables con LEDs integrados para acciones rápidas (paro, reset, navegación entre pantallas, etc.).

Comunicación y software

Una sola interfaz PROFINET (RJ-45) integrada, sin tarjetas opcionales. Compatible con autómatas SIMATIC S7-1200, S7-1500 y, a través de PROFINET, también con S7-300 y S7-400. Se configura desde WinCC Basic V13+ o STEP 7 Basic V13+ totalmente integrado en TIA Portal, lo que simplifica la transferencia de variables del PLC al panel sin alias manuales.

Alimentación y entorno

  • Tensión de alimentación: 24 V DC (rango 19,2-28,8 V DC).
  • Temperatura de operación: 0 a +50 °C (orientación vertical o inclinada hasta ±35°).
  • Grado de protección: IP65 frontal · IP20 trasera.
  • Marcado: CE.

Dimensiones y montaje

  • Dimensiones de la unidad: aprox. 141 × 116 × 33 mm (An × Al × Pr).
  • Montaje: en frente de armario (cutout estándar Basic Panel 4").

Tabla técnica completa

Referencia Siemens6AV2123-2DB03-0AX0
FamiliaSIMATIC HMI Basic Panels (2ª gen.)
Tipo de displayTFT widescreen, retroiluminación LED
Tamaño / resolución4,3" · 480 × 272 píxeles
Área activa~ 95 × 53,9 mm
Colores65 536
OperaciónTáctil analógica resistiva + 4 teclas de función con LED
Interfaces1 × RJ-45 PROFINET
Configuración (software)WinCC Basic V13+ / STEP 7 Basic V13+ (TIA Portal)
Tensión de alimentación24 V DC · rango 19,2-28,8 V DC
Temperatura de operación0 a +50 °C
Grado de protecciónIP65 frontal · IP20 trasera
Dimensiones (An × Al × Pr)141 × 116 × 33 mm
MarcadoCE

Aplicaciones típicas

  • Cuadros de control de máquinas OEM (envasado, embotellado, conformado).
  • Dosificadoras, bombas y ventiladores con SIMATIC S7-1200.
  • Paneles de planta para alarmas, recetas básicas y comandos rápidos.
  • Sustitución de pulsadores físicos por un HMI compacto.
  • Líneas y procesos donde se quiere mantener teclas físicas (paro de emergencia funcional, reset, selección modo) además de la pantalla táctil.

Cómo elegir entre KTP400 Basic y KTP700 Basic

  1. Si la información a representar cabe en un display compacto y el cuadro es estrecho, KTP400 Basic 4,3" es la opción más económica.
  2. Si necesitas varias pantallas de proceso, gráficos de tendencia y más teclas físicas, salta al KTP700 Basic 7".
  3. Si necesitas recetas complejas, alarmas con buffer grande, archivos de datos, scripts o varios protocolos (Modbus, Ethernet/IP, PROFIBUS), el Basic se queda corto: pasa a la familia Comfort o Unified Comfort.
Pide presupuesto sin compromiso y, si prefieres, hablamos por teléfono: +34 976 30 15 49. Respondemos en menos de una hora.
