SIEMENS

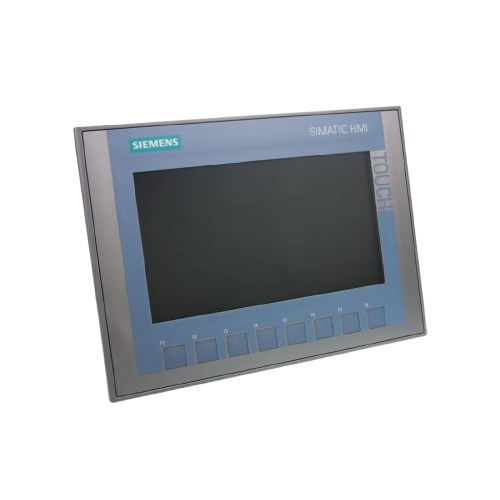

Siemens 6AV2123-2GB03-0AX0 Panel HMI SIMATIC KTP700 Basic PN

https://variadores.es/web/image/product.template/16204/image_1920?unique=f4dc2be
Ref. SI.6AV2123-2GB03-0AX0

Panel HMI Siemens SIMATIC KTP700 Basic (6AV2123-2GB03-0AX0): 7" widescreen 800×480, 65 536 colores, 8 teclas de función, PROFINET, 10 MB memoria, IP65 frontal.

486,75 € 486.75 EUR 486,75 €

486,75 €

Solicitar precio y plazo

Cantidad:

Configuración bajo consulta. Contacte con nuestro equipo técnico para confirmar disponibilidad, equivalencia y plazo de entrega.

Siemens SIMATIC HMI KTP700 Basic — Panel táctil 7" widescreen PROFINET (6AV2123-2GB03-0AX0)

6AV2123-2GB03-0AX0 · TFT 7" 800×480 · 65 536 colores · 8 teclas función · PROFINET · IP65 frontal · 10 MB

Panel HMI básico Siemens SIMATIC KTP700 Basic (6AV2123-2GB03-0AX0) con pantalla widescreen TFT de 7 pulgadas (800×480 píxeles) y 65.536 colores. Operación combinada táctil + 8 teclas de función programables con LED, interfaz PROFINET, 10 MB de memoria interna y grado de protección frontal IP65. 2ª generación de SIMATIC Basic Panels, configurable desde WinCC Basic V13+/STEP 7 Basic V13+ en TIA Portal.

La pantalla más equilibrada de la gama Basic: cabe en cuadros estándar, da espacio para 4-6 ventanas de proceso y mantiene un precio razonable. Ideal para máquinas OEM con SIMATIC S7-1200, líneas de embotellado, mezcladoras, extrusoras y cualquier proceso con un PLC Siemens que necesite visualización con teclas físicas complementarias. Permite configurar recetas sencillas y dispone de buffer de alarmas.

Tamaño / resolución7" widescreen · 800×480 px
Colores65 536
OperaciónTáctil + 8 teclas función
Memoria interna10 MB

Características destacadas

  • Display TFT widescreen de 7 pulgadas 800×480 píxeles · 65 536 colores · retroiluminación LED.
  • 8 teclas de función programables con LEDs para paro, reset, navegación rápida y acciones de máquina.
  • Interfaz PROFINET integrada (RJ-45) comunicación nativa con S7-1200, S7-1500 y S7-300/400.
  • 10 MB de memoria interna suficiente para proyectos con buffer de alarmas, recetas básicas y archivos.
  • Configurable con WinCC Basic V13+ / STEP 7 Basic V13+ TIA Portal totalmente integrado.
  • Alimentación 24 V DC rango 19,2-28,8 V DC.
  • IP65 frontal / IP20 trasera apto para frente de armario industrial.
  • Temperatura de operación 0…+50 °C .
¿Dudas de modelo o compatibilidad? Mándanos el PLC con el que va a comunicar y el tamaño deseado y te confirmamos en menos de una hora si esta Siemens SIMATIC HMI KTP700 Basic te encaja. Asesoramiento sin coste, stock real, envío a toda España en 24-48 h y reparación 24 h para drivers y motores hasta 355 kW.

Display y operación

El KTP700 Basic monta un display TFT widescreen de 7 pulgadas con resolución 800 × 480 píxeles y 65.536 colores, retroiluminación LED. La pantalla es táctil analógica resistiva y se complementa con 8 teclas de función programables con LEDs integrados que se asignan desde TIA Portal a cualquier evento del proceso. Procesador ARM interno.

Comunicación y software

Interfaz PROFINET (RJ-45) integrada, sin tarjetas opcionales. Compatible con autómatas SIMATIC S7-1200, S7-1500, S7-300 y S7-400. Configurable con WinCC Basic V13+ / STEP 7 Basic V13+ integrado en TIA Portal: transferencia de variables del PLC al HMI sin alias manuales y compilación cruzada.

Memoria y proyecto

  • Memoria interna: 10 MB para imágenes, recetas, buffer de alarmas e idioma.
  • Permite proyectos con buffer de alarmas, recetas básicas y archivos de datos.

Alimentación y entorno

  • Tensión: 24 V DC (19,2-28,8 V DC).
  • Temperatura de operación: 0 a +50 °C.
  • Grado de protección: IP65 frontal · IP20 trasera.
  • Marcado: CE.

Dimensiones y montaje

  • Dimensiones: aprox. 214 × 158 × 39 mm (An × Al × Pr).
  • Montaje: en frente de armario, recorte estándar Basic Panel 7".

Tabla técnica completa

Referencia Siemens6AV2123-2GB03-0AX0
FamiliaSIMATIC HMI Basic Panels (2ª gen.)
Tipo de displayTFT widescreen, retroiluminación LED
Tamaño / resolución7" · 800 × 480 píxeles
Colores65 536
OperaciónTáctil analógica resistiva + 8 teclas de función con LED
ProcesadorARM
Memoria interna10 MB
Interfaces1 × RJ-45 PROFINET
Configuración (software)WinCC Basic V13+ / STEP 7 Basic V13+ (TIA Portal)
Tensión de alimentación24 V DC · rango 19,2-28,8 V DC
Temperatura de operación0 a +50 °C
Grado de protecciónIP65 frontal · IP20 trasera
Dimensiones (An × Al × Pr)214 × 158 × 39 mm
MarcadoCE

Aplicaciones típicas

  • Máquinas OEM de tamaño medio: envasadoras, etiquetadoras, mezcladoras, extrusoras.
  • Cuadros eléctricos con SIMATIC S7-1200/S7-1500 que requieren varias pantallas de proceso.
  • Líneas de producción donde se quiere combinar pantalla táctil con teclas físicas para acciones críticas.
  • Aplicaciones con buffer de alarmas, recetas básicas y archivos de datos.
  • Sustitución de paneles Basic 1ª generación (6AV6 647) cuando se quiere mantener compatibilidad PROFINET.

¿KTP700 Basic o KTP700 Comfort?

  1. Si necesitas varias interfaces simultáneas (Ethernet + RS-485/422), recetas complejas, scripts, animaciones avanzadas o archivado de datos prolongado → Comfort.
  2. Si necesitas solo PROFINET con un S7-1200/1500 y la representación es estándar (texto, valores, botones, recetas básicas) → Basic y ahorras presupuesto.
Pide presupuesto sin compromiso y, si prefieres, hablamos por teléfono: +34 976 30 15 49. Respondemos en menos de una hora.
