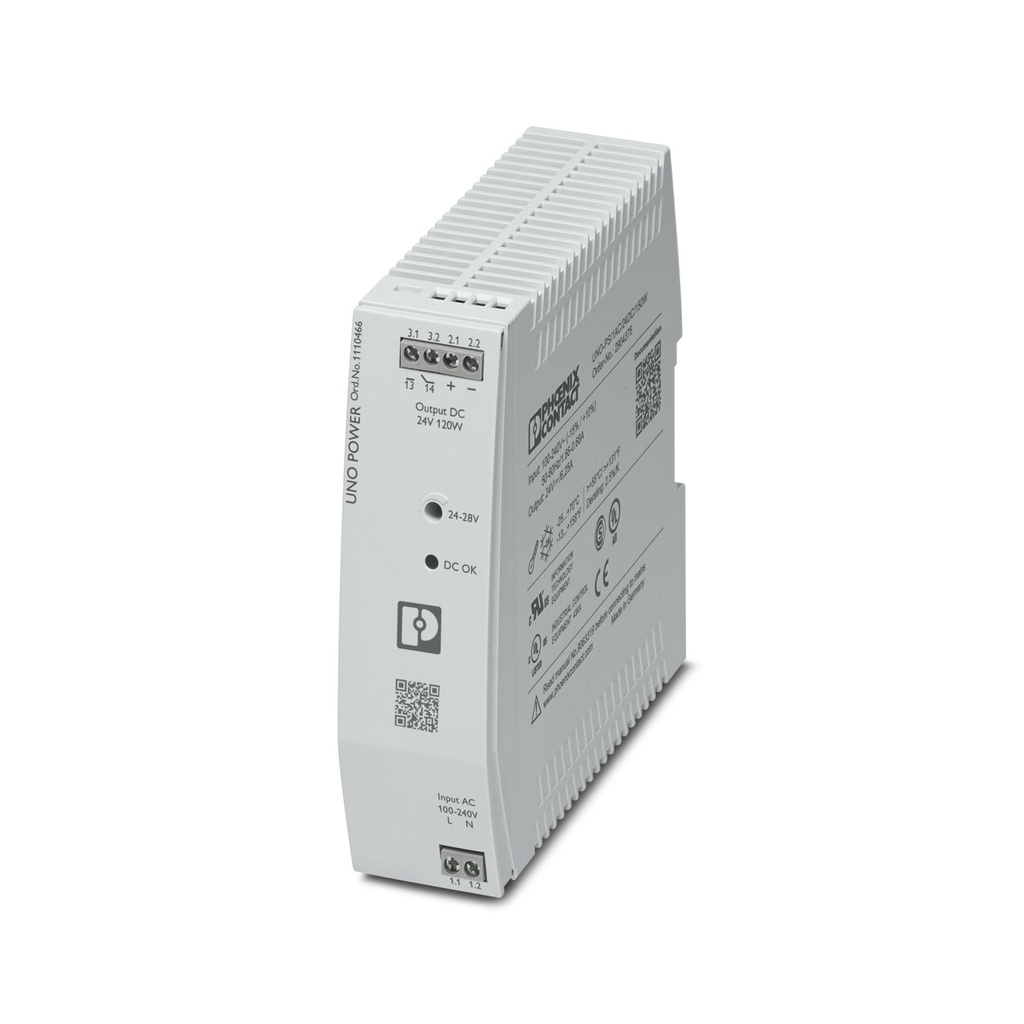

Fuente de alimentación PHOENIX CONTACT UNO2-PS/1AC/24DC/120W

Entrada y red de alimentación

Acepta redes monofásicas TN, TT e IT (PE) con tensión nominal 100-240 V AC. La tolerancia −15/+10 % se traduce en un rango real de funcionamiento de 85 a 264 V AC y por debajo de 100 V AC aplica un derating del 1 %/V. La frecuencia admitida es 50-60 Hz ±10 %. La corriente típica de consumo es 1,1 A a 120 V AC y 0,59 A a 230 V AC, con una corriente inrush típica de 35 A (I²t < 0,7 A²s) y un fusible interno de 3,15 A fast-blow. El magnetotérmico recomendado en cabecera es de 6-16 A curva B, C, D o K. El hold-up time típico es de 25 ms a 120/230 V AC, suficiente para tolerar microcortes y huecos de red sin perder la salida.

Salida y control

La tensión de salida nominal es 24 V DC y se puede ajustar entre 24 y 28 V DC mediante potenciómetro (por encima de 24 V la capacidad disponible se reduce). La corriente nominal es 5 A y la potencia entregable 120 W. Es a prueba de cortocircuito y de marcha en vacío. El ripple residual típico es de 70 mVpp. La desviación frente a un cambio de carga del 10-90 % es < 1 % estática y < 3 % dinámica, y frente a cambios de la red ±10 % es < 0,1 %. El rise time es < 1 s. Soporta conexión en paralelo para aumentar potencia y para redundancia 1+1 con un módulo de diodo, y conexión en serie para subir tensión. Protección frente a sobretensión en salida (OVP) y resistencia de tensión por retroalimentación: ≤ 35 V DC.

Eficiencia y consumo

• Eficiencia típica: 93 % a 120 V AC · 94 % a 230 V AC.
• Pérdidas a plena carga: < 9 W a 120 V AC · < 7,5 W a 230 V AC.
• Pérdidas en vacío: < 0,4 W (120 V) · < 0,75 W (230 V).
• Crest factor de entrada: 1,93 (120 V) · 2,05 (230 V).
• Corriente de fuga a PE: < 0,25 mA.

Señalización DC OK y LED

Salida de señal DC OK por relé flotante OptoMOS en los bornes 13/14, sin contactos mecánicos: máximo 30 V AC/DC y 50 mA. El contacto cierra cuando la tensión de salida supera el 0,9 × UN y abre cuando cae por debajo. Adicional LED frontal "DC OK" que indica estado en operación (UN = 24 V DC, IOut = IN).

Aislamiento, seguridad y protecciones

• Aislamiento entrada/salida: 4 kV AC type test, 3 kV AC routine test.
• Clase de protección: II. Grado de contaminación: 2.
• Sobretensión: EN 61010-1 categoría II (≤ 4000 m), EN 62477-1 categoría III (≤ 3000 m).
• Seguridad eléctrica conforme a IEC 61010-1, IEC 61010-2-201 (SELV/PELV), EN 50178 / VDE 0160 (PELV) y DIN EN 61558-2-16.
• Protección de entrada: varistor transient surge.

Compatibilidad electromagnética (EMC)

Conforme a la Directiva EMC 2014/30/EU. Inmunidad según EN 61000-6-2 y emisiones según EN 61000-6-3 Class B (residencial/comercial) y EN 61000-6-4 (industrial). Cumple los ensayos EN 61000-4-2 (ESD 6 kV contacto / 8 kV aire), EN 61000-4-3 (HF 10 V/m, 80 MHz-6 GHz), EN 61000-4-4 (burst 4 kV entrada / 2 kV salida), EN 61000-4-5 (surge 2-4 kV entrada / 1-2 kV salida), EN 61000-4-6 (conducido 10 V) y EN 61000-4-11 (caídas de tensión).

Tabla técnica completa

Aplicaciones típicas

La UNO2-PS/1AC/24DC/120W es una fuente todoterreno para armarios de control que suministra 24 V DC a la mayoría de los elementos de campo y de control típicos:

• PLCs y módulos de E/S: CPUs Siemens S7, Omron, VIPA, y sus módulos digitales/analógicos.
• Sensores inductivos, capacitivos, fotoeléctricos y ultrasónicos a 24 V DC.
• Relés y contactores auxiliares, mini-relés interfaz, módulos de seguridad Pilz PNOZ.
• Electroválvulas neumáticas e hidráulicas con bobina 24 V DC.
• Pantallas HMI Siemens KTP, Kinco y Omron NB/NS.
• Cuadros de máquina OEM y cuadros generales de planta.
• Instalaciones clasificadas Class I Division 2 Groups A-D (ANSI/UL 121201) gracias a su listado cULus.

Cómo elegir la potencia adecuada

1. Suma todos los consumos a 24 V DC del armario (CPU + módulos + sensores + relés + electroválvulas).
2. Añade un 20-30 % de margen para picos, ampliaciones y envejecimiento.
3. Si la temperatura interior del armario supera los 55 °C, aplica el derating: esta fuente pierde un 2,5 % por cada grado por encima.
4. Si la aplicación es crítica, plantea redundancia 1+1 con dos UNO2-PS en paralelo y un módulo de diodo.
