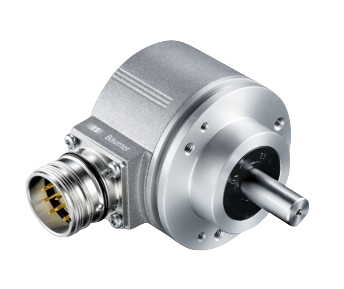

BAUMER EIL580-SC10.5FN.01024.A Encoder incremental óptico, HTL, Eje Ø10mm, 8-30V, Conector M.23
Ref.
BAU.EIL580-SC10.5FN.01024.A
Tipo de encoder
Incremental
BAUMER EIL580-SC10.5FN.01024.A Encoder incremental óptico, HTL, Eje Ø10mm, 8-30V, Conector M.23
EIL580-SC10.5FN.01024.A — Encoder incremental óptico Eje Ø10 mm 1024 PPR HTL
BAUMER EIL580-SC10.5FN.01024.A Encoder incremental óptico, HTL, Eje Ø10mm, 8-30V, Conector M.23. Pertenece a la familia Baumer optoPulse EIL580 — Encoder incremental óptico (estándar). La familia optoPulse EIL580 es la serie de encoders incrementales ópticos de Baumer de 58 mm de diámetro, con salida HTL/Push-Pull a 1024 PPR (entre otras resoluciones del catálogo Baumer), tensión 8-30 V DC y conector M.23. Las variantes que distribuimos en Variadores.es son las más habituales: eje macizo Ø6 mm (SY06), Ø10 mm (SC10) o eje hueco pasante de 15 mm (TT15). Se usan principalmente como sensor de retroalimentación de velocidad/posición en motores y máquinas con accionamiento controlado.
Producto pensado para automatización industrial: retroalimentación de posición y velocidad en variadores y servoaccionamientos, control de máquinas con paro controlado, ascensores, líneas de proceso, prensas y aplicaciones con monitorización segura de velocidad cuando se trata de un encoder de seguridad Pilz.
TipoIncremental óptico
Resolución1024 PPR
SalidaHTL Push-Pull
ConectorM.23 12-pin
Características destacadas
- Marca BAUMER.
- Modelo EIL580-SC10.5FN.01024.A de la familia Baumer optoPulse EIL580 — Encoder incremental óptico (estándar).
- Encoder incremental óptico de la familia optoPulse EIL580 de Baumer.
- Resolución de 1024 PPR con salida HTL/Push-Pull de 6 canales.
- Diámetro 58 mm estándar industrial.
- Alimentación 8-30 V DC , conexión por conector M.23 12-pin.
¿Dudas sobre el encoder o el accesorio adecuado? Mándanos el motor/variador donde va a conectar, el tipo de eje (macizo Ø6/Ø10 o hueco) y la salida que pide el receptor (HTL, TTL, SIN/COS, SSI) y te confirmamos en menos de una hora si este BAUMER EIL580-SC10.5FN.01024.A Encoder incremental óptico, HTL, Eje Ø10mm, 8-30V, Conector M.23 es la opción correcta. Asesoramiento sin coste, stock real, envío a toda España en 24-48 h y reparación 24 h para drivers y motores hasta 355 kW.
BAUMER EIL580-SC10.5FN.01024.A Encoder incremental óptico, HTL, Eje Ø10mm, 8-30V, Conector M.23
La familia optoPulse EIL580 es la serie de encoders incrementales ópticos de Baumer de 58 mm de diámetro, con salida HTL/Push-Pull a 1024 PPR (entre otras resoluciones del catálogo Baumer), tensión 8-30 V DC y conector M.23. Las variantes que distribuimos en Variadores.es son las más habituales: eje macizo Ø6 mm (SY06), Ø10 mm (SC10) o eje hueco pasante de 15 mm (TT15). Se usan principalmente como sensor de retroalimentación de velocidad/posición en motores y máquinas con accionamiento controlado.
Datos del producto (Odoo)
Lo siguiente viene del catálogo Odoo de Variadores.es:
- Marca: BAUMER
- Referencia (Odoo): BAU.EIL580-SC10.5FN.01024.A
- Tipo de encoder: Incremental
Tabla técnica completa
| Producto | BAUMER EIL580-SC10.5FN.01024.A Encoder incremental óptico, HTL, Eje Ø10mm, 8-30V, Conector M.23 |
| Marca | BAUMER |
| Referencia (Odoo) | BAU.EIL580-SC10.5FN.01024.A |
| Tipo de encoder | Incremental |
| Tipo de encoder | Incremental óptico (no programable) |
| Resolución (variantes de Variadores.es) | 1024 PPR |
| Salida eléctrica | HTL / Push-Pull (6 canales) |
| Diámetro carcasa | 58 mm |
| Tensión de alimentación | 8-30 V DC |
| Conector | M.23 12-pin radial/axial |
| Eje | Macizo Ø6 mm, Ø10 mm o hueco pasante 15 mm (según referencia exacta) |
| Aplicaciones | Variadores, servoaccionamientos, retroalimentación de posición y velocidad |
| Fabricación | Baumer (anteriormente Thalheim) |
Aplicaciones típicas
- Retroalimentación de posición y velocidad en variadores y servoaccionamientos.
- Máquinas con paro controlado, ascensores y monitorización segura de velocidad.
- Líneas de proceso, prensas, etiquetadoras y cualquier máquina con control de movimiento.
- Repuestos de mantenimiento (cuando aplican casquillos, conectores o programador).
Servicios incluidos
- Asesoramiento técnico previo sin coste.
- Stock real y envío a toda España en 24-48 h.
- Reparación en 24 h de drivers, variadores y motores hasta 355 kW.
Pide presupuesto sin compromiso y, si prefieres, hablamos por teléfono: +34 976 30 15 49. Respondemos en menos de una hora.
| Tipo de encoder | Incremental |
